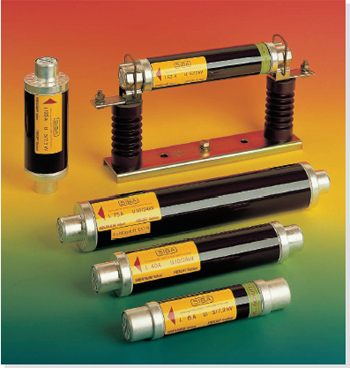

高压熔断器--保护变压器、电动机及线路




安装在空气或气体绝缘开关设备内符合DIN43625标准的后备式高压熔断器


设计与结构
  SIBA高压熔断器由并联的纯银熔体构成,熔体狭窄部位的设计与生产方法保证了时间—电流特性曲线的误差极小。熔体缠绕在星状陶瓷骨架上,其末端以电阻焊焊接到陶瓷骨架的镀银铜盖帽(内帽)上,再以点焊方式将此帽固定在最外面的镀银铜帽内侧,外铜帽用机械方法固定在内外上釉的陶瓷套管上,再用耐久弹性密封剂密封。这种密封方法已在过去数十年现场有效实践中得到证明,保证密封,不会受潮。

撞击器

  SIBA高压熔断器带有撞击器系统,该撞击器具有如下作用力:
—80N(件号末尾数为13)
—120N(件号末尾数为14)
撞击器系统通过与高电阻分路熔体导线联接,当熔断器主熔体熔断后,撞击器的分路熔体汽化,压力弹簧立即将撞击器释放。撞击器可以直接分断负荷开关,也可以通过起动微型开关装置,进行遥感显示。80N与120N撞击器符合IEC60282-1/VDE0670部分4,及标记"适中"。
全部SIBA 80N的撞击器系统均装有—温度限制器。
此撞击器因此具有两种功能:
—熔断器动作时,有指示和开关功能
—保护SF6开关设备内熔断器套筒所不能允许的温升

温度限制器

  SF6绝缘开关设备需要有附加保护装置,以防止开关设备的某些部件产生不能允许的温度。所有80N的撞击器、160A及以下的SIBA高压熔断器,按标准均装有温度限制器。温度限制器装在撞击器系统内,所以撞击器系统具有以下功能:
—热保护
—限止故障电流
—提高IEC420负荷开关熔断器组合性能
在气体绝缘开关设备或狭窄开关设备的外罩内,不论什么原因产生的不能允许的高温,温度限制器都可防止。通过内部温度触发器,使熔断器套筒体内的温度限止在100 Degree以下。这种设计特别考虑给终端用户尽可能长的供电连续性。该系统通过下述方式起作用:短时间的过负荷不会引起熔断器不必要的分断电路,只有在超过不能允许的温度值时,熔断器才通过撞击器分断开关。

造成SF6绝缘开关设备内熔断器塑料套筒温度升高的原因如下:
—保护变压器的熔断器额定值选择得太低
—熔断器负荷的故障电流低于最小熔断电流
—瞬间故障电流(如雷击)使熔断器损坏
—变压器故障电流(如绕组短路)
—如IEC420试验制3所述,加负荷电流时,熔断器过负荷
—由于接触夹接触不良,增加了温升

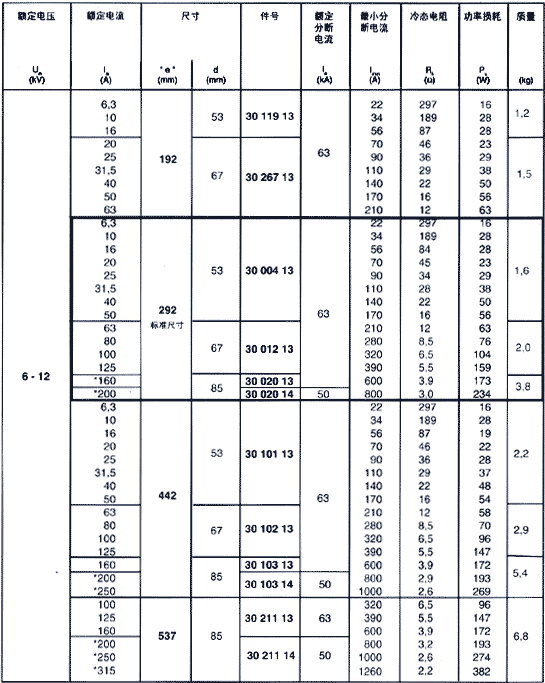

后备式高压熔断器
6/12kv
(*)如需要提供专用资料
