低压熔断器的选用计算

(一)熔断器类型的选择
    选择熔断器类型时,所依据的主要是负载的保护待性、短路电流的大小和使用场合。例如,作电网配电用,应考虑采用一般工业用熔断器；保护硅元件,则应选择保护半导体器件熔断器；供家庭使用,则应考虑螺旋式或封闭插入式熔断器。
    (二)一般工业用熔断器的选用
       (1)按电网电压选用相应电压等级的熔断器。
       (2)按配电系统中可能出现的最大短路电流,选择有相应分断能力的熔断器。
       (3)根据被保护负载的性质和容量,选择熔体的额定电流o
          1) 电动机直接起动时,熔体电流可按下式选择:

式中IfN——熔断器熔体额定电流,A；

        IS——电动机的起动电流,A；
        K——系数,决定于电动机的起动情况和熔断器特性,见表1。除按表1中的规定选择K
值外．还可根据起动时间来确定K值大小,见表2。
    选择熔断器熔体电流时,应注意不能选得太小。如果选择过小,易造成某一相熔断而发生电动机单相运转。

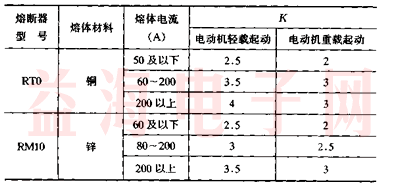

表1

表2

2) 熔断器下多台电动机共用时．主熔体额定电流:

     K1——考虑负载情况的系数,一般情况取 K1＝0.4 ；
     ISM——被保护电路中最大一台电动机(或同时起动的电动机组)的起动电流,A5
     IN(n-1)——被保护电路中,除最大一台电动机(或同时起动的电动机组)以外的其他电动机额定电流之和,A；

3) 控制线路的短路保护。在交流控制线路中,熔断器接在控制变压器的二次,熔体的额定电流IfN按下式选取:

    式中 SN——控制变压器的额定容量,VA；
         SS——线路中最大电器的吸引线圈起动容量,或几个电器的吸引线圈同时起动容量之和,VA；
         US—控制变压器二次电压,V。
